Cara Instalasi Antena LGSAT Type Galvanize

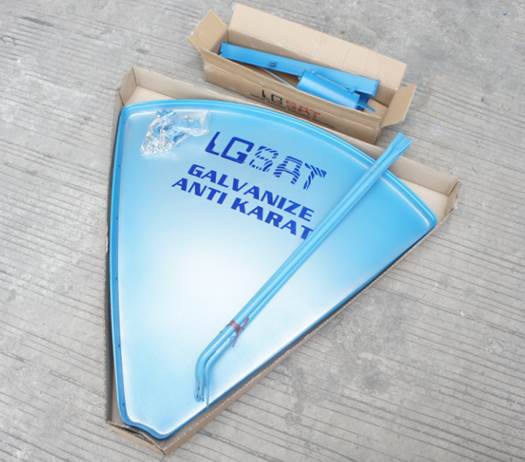

1. Persiapkan Perangkat Antena berikut dengan Mounting.

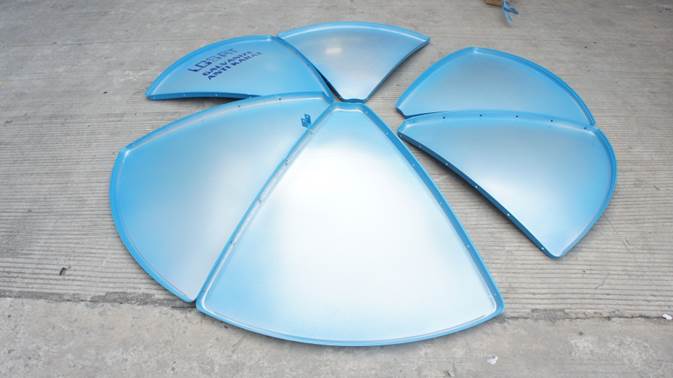

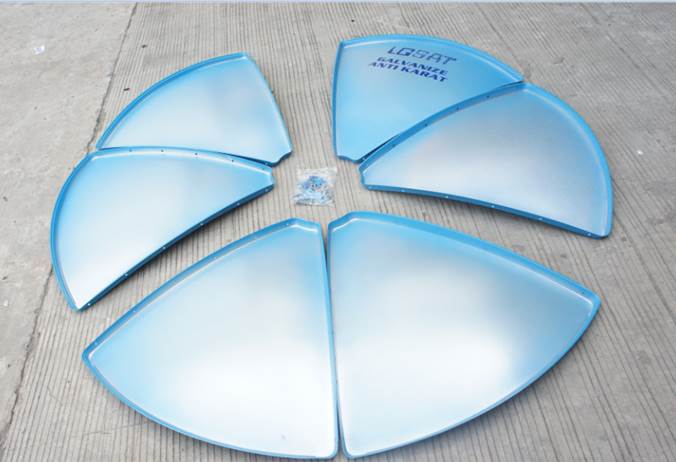

2. Pisahkan Antena menjadi 3 bagian.

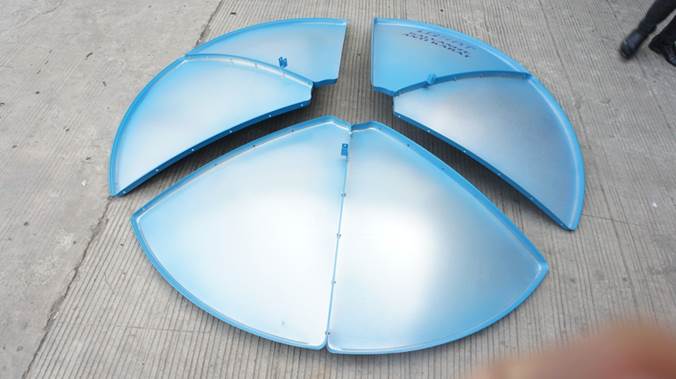

3. Pasangkan mur dan baut di setiap lubang pada antena yang sudah dipisahkan menjadi 3 bagian.

4. Pasangkan Mur dan Baut yang sudah dipisah 3 bagian dan di lubang no 2 pasangkan perangkat tambahan antena yang akan dipakai sebagai dudukan lingkaran antena.

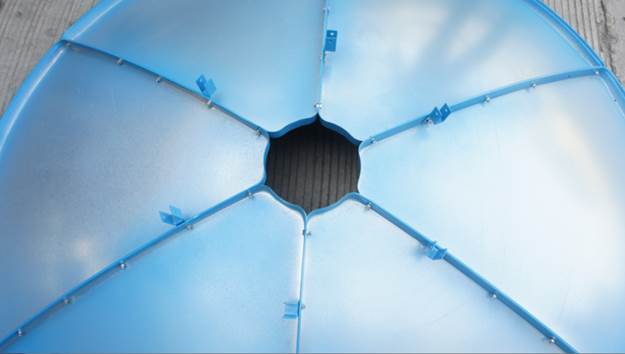

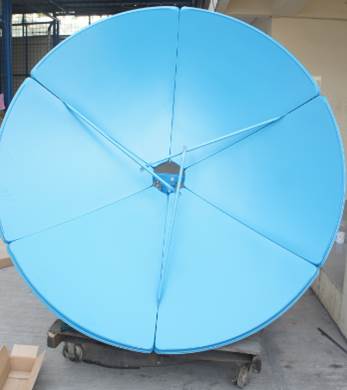

5. Pasangkan mur dan baut di setiap lubang pada antena yang sudah dipisahkan 3 bagian menjadi satu hingga berbentuk lingkaran.

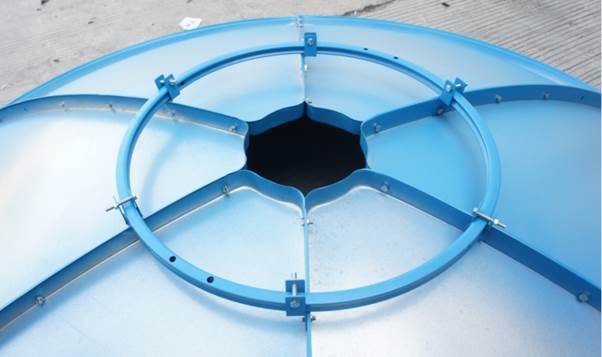

6. Pasangkan perangkat lingkaran antena pada dudukan tersebut kemudian pasang mur dan baut.

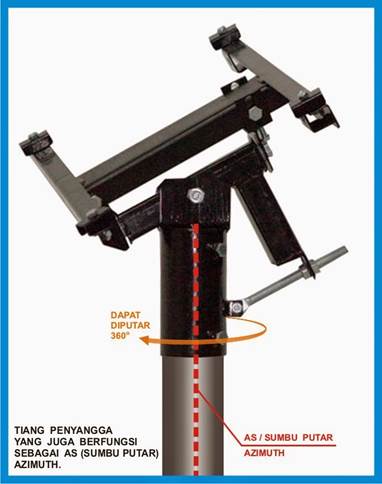

7. Rakit terlebih dahulu Mounting antena kemudian pasangkan di lingkaran antena yang  sudah terpasang.

8. Pasangkan antena tersebut ke pipa yang sudah di sediakan. Kemudian  pasang tiang LNB  ke antena tersebut.

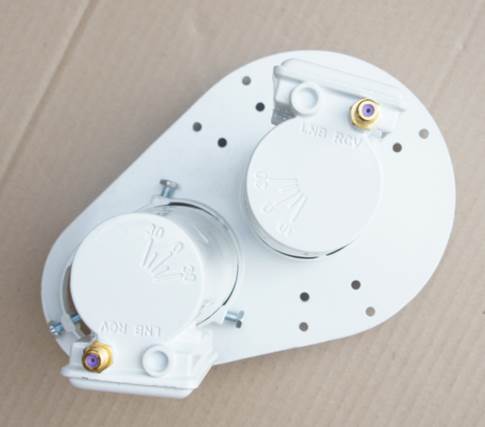

9. Rakit terlebih dahulu lnb 1 dan lnb 2 di scalar ring. Titik 0 pada LNB berhadapan  Antara lnb 1 dan lnb 2.

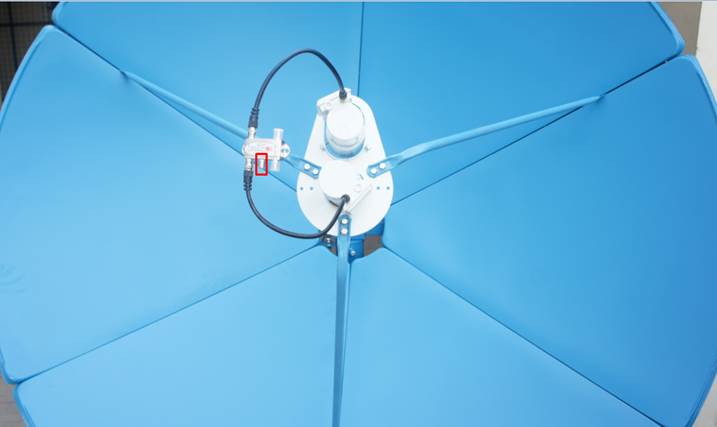

10. Pasangkan LNB yang sudah terpasang di tiang LNB yang sudah tersedia. Kemudian  hubungkan lnb 1 dan lnb 2 dengan kabel jumper yang sudah tersedia menggunakan switch 4×1. Dan gambar pada switch yang dikotaki garis merah adalah port yang akan dihubungkan ke receiver.

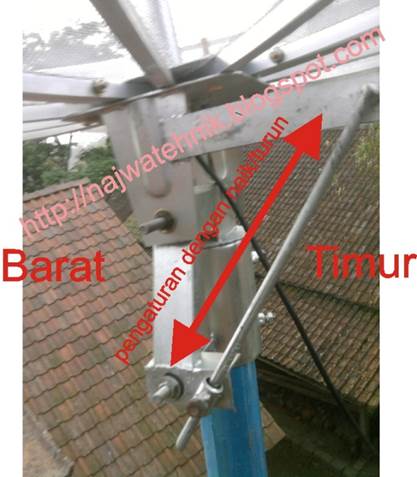

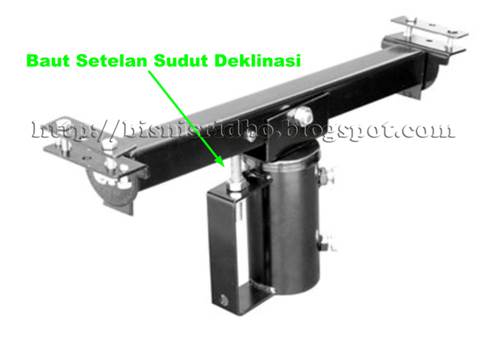

11. Dalam pemasangan dish parabola, setelah perakitan lnb dan dish, maka dish tersebut harus disetel terlebih dahulu. Penyetelan ini bertumpu pada tiga buah sudut, yaitu sudut deklinasi, sudut elevasi, dan sudut azimuth.
